一 工作原理
基于无线通讯技术的变电站无线测温现场分为集中显示和分散显示两种方式。针对中航锂电的现场情况采用集中显示的方案。

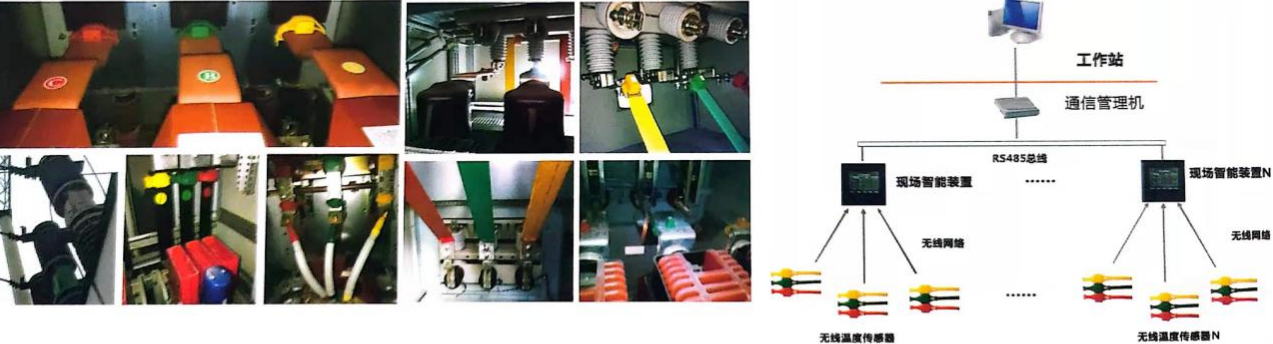

集中显示方式采用分层分布式结构，需安装触头测温装置、接收中转装置、集中显接收装置、智能串口联网服务器、上位机显示（就地上位机和远端上位机）等，网络拓在系统的最底层，如变压器、高压开关、母线、电缆接头、刀闸等安装测温装置，负责采集温度信息，并通过无线方式上传至接收中转装置。接收中转装置在系统的中间层，装置相当于系统温度信息的一个中转站，将接收到的温度信息经调制后用无线的形式传输到更远的集中接收装置,再经RS485传输到显示装置进行显示。后台软件负责管理所有的温度数据、趋势图显示、报警以及报表打印等功能，还可以通过以太网等方式将数据送往更高一层的管理系统。
二 工程实施方案
本方案采用感应无线测温装置，无源供电。具有寿命长、安全可靠、耐高温（最高250℃）、精确度高（±0.5℃）、电磁兼容、便于安装调试等的优点。
南京路通变电站无线测温在线监测系统主要包括开关柜内断路器触头、母排接头测温、电缆接头测温，将监测点的接头温度实时通过现场显示屏显示，并时时上报到变电站远程后台系统进行显示、存储和上下限预报警处理。当现场的接头接头温度越限和温升过快时，显示主机会立即将报警继电器打开，并主动上报紧急告警信息到站内后台或远程主站系统，由软件系统给出声光报警，通知运行值班人员处理。
2.1 总体要求
2.1.1正常运行时：系统能够及时准确的掌握各监测点的运行情况，并将各开关柜的接点温度通过就地主机显示，并可以将运行信息发送到站内后台或远程主站系统，在计算机上能够方便地查询有关实时信息和历史数据。为及时掌握各监测点在故障前的运行状态，预防隐患的发生，保证设备的正常运行，并提供灵活的参数调整手段。
2.1.2异常运行时：系统能够及时掌握各监测点的异常运行情况，变送器能将各接头的温度越限、温升过快等报警信息通过继电器及面板状态等方式告知，并能发送到站内后台或远程主站系统，在计算机上能够方便地查询有关报警信息和实时数据，及时掌握各监测点在异常运行时的运行状态，避免恶性事故的发生。
2.1.3温度监测应准确，不应有误报警和拒报警。
2.1.4主站软件应运行可靠，使用简单，维护方便。
2.2.1实时运行数据（历史曲线）和故障信息（SOE记录）可以在电脑上查询。
2.3应用效益
对正在运行的断路器手车梅花触头的温度进行在线监测，据此可对开关柜内可能发生的最高温度点进行监测报警，具有实时、遥测、直观和定量测温等优点。
基于无线通讯技术的变电站温度在线监测系统可靠性高，抗干扰性强，该设备安装后对开关柜的电气一次绝缘性能无任何影响。对发现设备隐患非常有效，以及对电气设备的早期故障缺陷及绝缘性能做出可靠的预测，使传统电气设备的预防性试验维修提高到预知状态检修，特别是现在大电流回路的情况下尤为重要。
大大提高了电气设备的可靠性与有效性，提高运行经济效益，降低维修成本都有很重要的意义。是目前在预知检修领域中普遍推广的一种很好手段，又能使维修水平和设备的健康水平上一个台阶。
三 系统配置
本系统组件包括：触头/电缆接头/母线接头测温装置、接收中转/显示装置、集中显示装置、串口联网服务器，上位机显示（就地上位机和远端上位机）、后台软件等部分组成，由于显示方式不同，选用装置也有所不同。
