一、概述

环网柜是使用极广且数量最多的开关设备。由于在设计、制造、安装和运行维护等方面存在着不同程度的问题，因而事故率比较高，在诸多性质的事故中， 绝缘事故多发生于10千伏及以上电压等级，造成的后果也很严重。由于环网柜运行环境较差，绝缘事故率更高，而且往往一台出现事故，殃及邻柜的现象更为突出。因此，迫切需要对设备实行状态检修，对设备运行状况进行实时和定时的在线监测，根据设备的运行状态和绝缘的劣化程度，确定检修时问和措施，减少停电时间和事故的发生，提高电力装置运行的安全可靠性及自动化程度。

环网柜的绝缘故障主要表现为外绝缘对地闪络击穿，内绝缘对地闪络击穿， 相间绝缘闪络击穿，雷电过电压闪络击穿，瓷瓶套管、电容套管闪络、污闪、击闪、击穿、爆炸，提升杆闪络，CT闪络、击穿、爆炸，瓷瓶断裂等。

各类绝缘缺陷发展到最终击穿，酿成事故之前，往往先经过局部放电阶段， 局部放电的强弱能够及时反映绝缘状态，因此通过在线监测局部放电来判断绝缘状态为实现开关柜绝缘在线监测及诊断的有效手段。

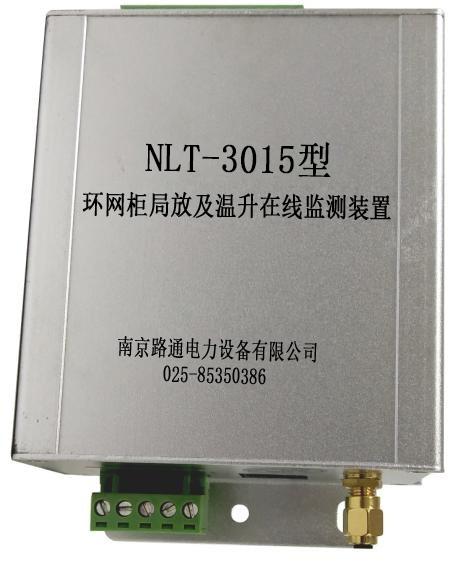

     NLT-3015 型局部放电及温升在线监测装置通过检测伴随局部放电而产生的电磁波辐射及电缆接头温升现象，扫描10~100MHz频率范围内的电磁波辐射并自

  动确定现场 局部放电的实际检测频率，随后将检测的局部放电脉冲簇数据和电缆头温升数据上传DTU，达到提前预警功能。

二，技术参数及安装外形尺寸

2.1.1 超高频局部放电检测传感器

A) 检测频带：200MHz~2000MHz；

B) 高频 UHF天线,无源无线原理；

C) 信号传输方式：SMA；

D) 接口：BNC。

E) 检测灵敏度：10pC；

F) 负载阻抗,：50 Ω；

G) 重量：0.6Kg

H) 尺寸：165mm*85mm*30mm

I) 安装方式：强磁吸附安装

J) 安装位置：电缆室

K) 防护等级：IP65

L) 环境条件：-20℃——+70℃,10-95% RH 非冷凝

2.1.2 无线温度传感器参数：

A) 温度显示范围：-50℃～+100℃；

B) 原理：无源无线

C) 温度检测精度：±0.1 度；

D) 测温方式： 接触式；

E) 工作频段：470MHz-510MHz 或者 230MHz；

F) 供电方式：电磁能收集（电流 5-5000A）； （直接捆扎在电缆头上）

G) 发送间隔：5s-50s，可以根据客户需求设定；

2.1.3 显示主机 （安装在二次仓）

A) 一体化铝合金设计;

B) 电源：AC220V/50Hz

  C) 外形尺寸： 100(高)mm*90（宽）mm*50（厚）mm

D) 通信协议：modbus RTU、具备遥信功能;

三、系统优势

1、局放高频传感器安装与一次设备无任何电气接触，不会产生爬电现象，影响一次设备的绝缘。

2. 装置可抗现场复杂的电磁干扰环境，杜绝误报事故的发生。

3. 装置采用并行同步采样方式，保证同主机全部通道采样的同步，参考同步性， 提高了采样速度和局放信号的甄别高可靠性。

4. 装置设计有局放信号幅值监测、信号可信度监测、信号密度监测三大判定算法，做到局放发展趋势预判。

5. 无源无线传感器采用高精度的总线传感器，取电及安装方便，不会安装改变一次设备的绝缘。

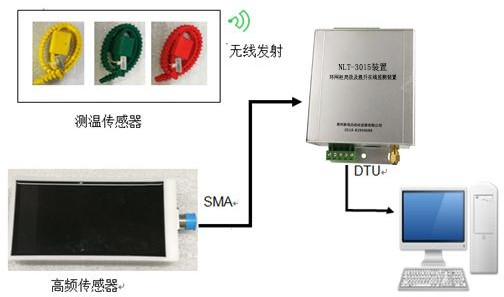

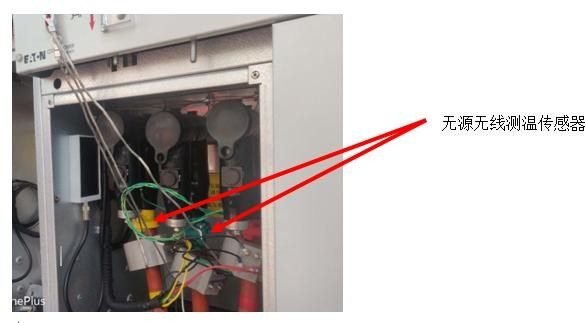

附录、现场安装图
